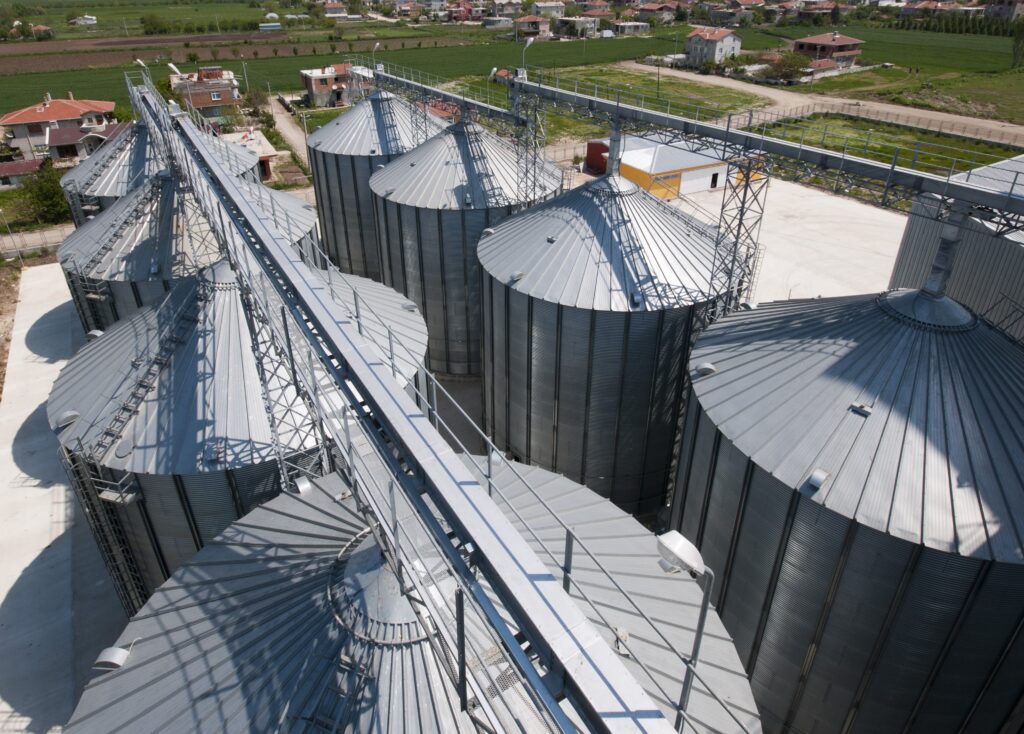

Zincirli Konveyörler

Zincirli koveyörler

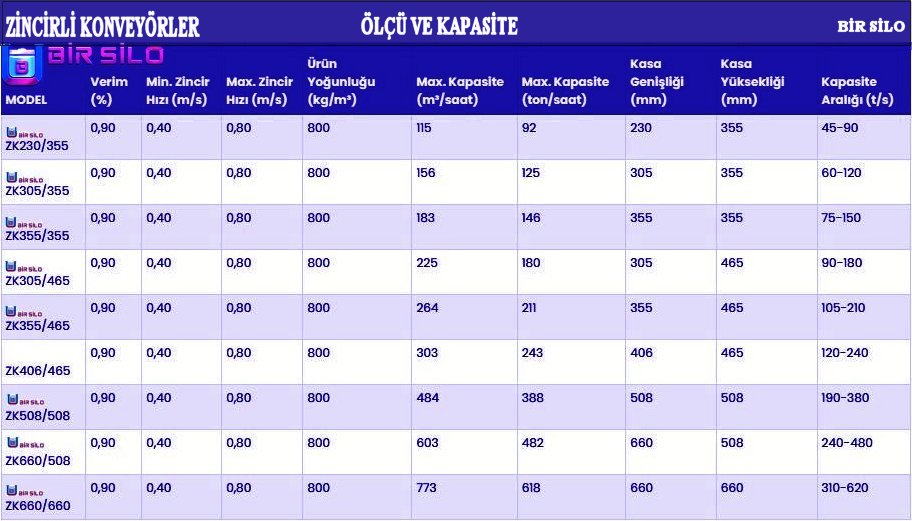

25 Ton 500 Ton/Saat Kapasitelere göre imalat seçenekleri
Dış Ortam için Standart Galvaniz sacdan imalat
Kapasiteye uygun gereklilikte gövde sacı kalınlıkları seçimi
Fabrika içi projeler için Boyalı imalat seçeneği
Liman tesisleri için Sıcak Daldırma Galvaniz imalat seçeneği
Uzama ve kopma değerleri yüksek özel tip Zincir imalatı
Kolay servis ve müdahale için tamamen civatalı montaj
FAG veya Dodge marka ağır sanayi tipi Yataklar
Taşıyıcı rulolar veya kızaklı sistem zincir geri dönüşü
Özel imalat zincir aşınma plakaları
Taşma ve zincir kopma Devir Bekçisi sensörleri ile güvenlik
Opsiyonel PE 1000 veya HARDOX taban sacı kaplamaZincirli
Opsiyonel UHMW PE1000 aşınma plakaları
Zincirli Konveyör Tanımı
Tahrik Ünitesi Bileşenleri: Genellikle elektrik motoru, redüktör (hız düşürücü), tahrik dişlisi ve dişli milinden oluşur.
Çalışma Prensibi: Motorun ürettiği dönme hareketi redüktörle hızı düşürülüp torku artırılarak tahrik dişlisine aktarılır. Bu dişli, zincirleri hareket ettirir.
Gerdirme Mekanizması: Zincirin zamanla uzaması veya gevşemesi durumunda, kuyruk kısmında bulunan germe mekanizmaları ile zincir gerginliği ayarlanarak sistemin sürekli çalışması sağlanır.
Zincir Tahrikli Rulolar: Bazı konveyörlerde tahrik, zincir dişli rulo (çift veya tek sıra dişli) ile rulo-yük arasındaki sürtünmeyle sağlanır.
Zincirli Konveyör Dişlileri ve Özellikleri
Zincir dişlileri, gücü bir milden diğerine aktaran ve zincirle tam uyum içinde çalışan, ısıl işlemle sertleştirilmiş çelik parçalardır.
Malzeme ve Yapı: Yüksek kopma ve kesme mukavemetine sahip özel çeliklerden üretilir ve genellikle 50-60 Rockwell sertliğine kadar ısıl işlemden geçirilir.
Dişli Türleri:
- Tahrik Dişlisi: Hareketi motordan alır.
- Avadanlık/Kuyruk Dişlisi: Zincirin geri dönüşünü sağlar.
- Zincir Dişli Rulo: Ürünü doğrudan taşıyan silindirlerde kullanılan dişli tipleri.
- Tek/Çift Sıra Dişliler: Yük durumuna göre değişen dişli tasarımları.
Standartlar: Genellikle DIN 8187 standartlarına uygun olarak, hatveli yapıda üretilirler.
Avantajları ve Uygulama Alanları
Ağır Yük Kapasitesi: Ağır hizmet uygulamaları, palet, varil ve sandık taşımacılığı için idealdir.
Sessiz Çalışma: Optimize edilmiş zincir etkileşimi sayesinde düşük gürültü seviyeleri sağlar.
Uzun Ömür: Yüksek kaliteli malzeme ve ısıl işlem sayesinde dayanıklıdır.
Kullanım Alanları: Tahıl, Gıda, gibi endüstriler.
Zincirli konveyörlerde dişli ve zincirlerin birlikte, takım halinde değiştirilmesi sistemin ömrünü uzatmak için önemlidir.

Zincirli Konveyör Bileşenleri

Zincir Konveyor Dişli ve Tahrikleri

Zincirli konveyör sistemleri, ağır yüklerin, paletlerin veya hacimli malzemelerin yatay/dikey taşınmasında kullanılan, tahrik gücünü zincir ve dişli mekanizmaları aracılığıyla aktaran sağlam taşıma sistemleridir. Bu sistemlerin kalbi, tahrik ünitesi ve dişli mekanizmalarıdır.

Zincir Koptu, Taşma Kapak, Devir Bekçisi Gibi Sensörleri

Endüstriyel otomasyon ve makine güvenliğinde, özellikle Konveyör sistemleri, Elevatörler ve taşıyıcı bantlarda kullanılan bu sensörler, ciddi arızaları önlemek ve iş güvenliğini sağlamak için tasarlanmıştır.

Zincir Koptu : Konveyör bantlarında kopma, motor durması veya yüklenmesi gibi durumlarda sistemi korur.

Taşma Kapak : Konveyör veya elevatör sistemlerinin çıkış veya dolum noktalarında malzemenin sıkışması veya yığılması sonucu oluşan “taşmayı” fiziksel olarak algılayan güvenlik anahtarıdır.

Devir Bekçisi: Dönen veya doğrusal hareket eden makine parçalarının hızını (devir sayısını) gerçek zamanlı olarak izleyen endüstriyel bir sensördür.

Motorlar ve Redüktörler

Elektrik motorunun yüksek devrini, redüktörler (dişli mekanizmaları) aracılığıyla düşürerek yüksek tork elde edilir. Bu sistemler, verimliliği artırmak ve makinelere güç sağlamak için kullanılır.

Konveyör Zincirleri

Zincirli konveyör sistemlerinde zincir baklası, bir bisiklet zincirine benzer şekilde, bir dizi bağlantı parçasının (halkaların) bir araya getirilerek oluşturulduğu, motor gücüyle hareket eden ve yükleri taşıyan temel yapı elemanıdır. Genellikle pim, burç ve bakla plakalarından oluşan, kopmaya karşı dayanıklı ve özel çelikten üretilen, sertleştirilmiş

(ısıl işlem görmüş) parçalardır.
